快速堵漏加固系统--水活性灌浆
- 发表时间:2018-10-26 09:13:01
- 作者:小编
- 人气:
根据我们多年制造和提供灌浆树脂的众多经验,利用我们提供的新型“水活性灌浆”系列产品可以帮助解决你的大多数困难情况。
“水活性灌浆”是所有不同低粘度的聚氨酯预聚合物液体的总称。 水活性灌浆遇到水(甚至是潮气),便与水开始化学反应。这种化学反应会产生无害的CO2气体,灌浆体积膨胀,从而使灌浆进一步渗透到细缝中。膨胀结束后,灌浆便凝结成一种稳定且耐久的硬质或柔性的聚氨酯化合物。
特点: --不受微生物影响
--不溶解在水中、不污染水、不受大多数化学物质影响
--完全中性、无味、无毒(容许在饮用水环境中使用)
该系列灌浆具有好的耐久性、施工方便、对使用者没有危害、对环境没有污染。

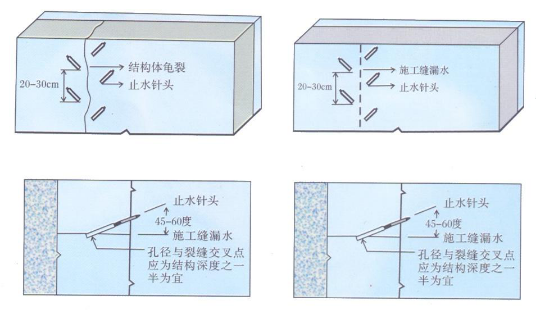

一、“水活性灌浆”工法原理
水活性高压灌浆工法原则是采用高压灌浆机所产生的巨大压力,将药剂经由止水针头强力送至臂体裂缝中,使药剂以裂缝中间部位为中心向四周扩散,药剂与水快速反应膨胀凝结后将裂缝水久性的封塞,本高压灌浆机压力高达70MPA,可使药剂固结物不受腐蚀环境的影响,走到防水、补强、加固的作用,根据不同的现场环境选择适合该环境的不同药剂。
灌浆方向:向下往上
由左往右
左右交错
注意事项:灌浆孔须交错的在裂缝每边,但不要太接近裂缝或在钻孔时会剥落的混凝土表面。全部的灌口都灌浆完了,就回到第一个灌口再灌一次。有些灌口需要灌很多的药浆来补塞更多的裂缝,填塞高密度的裂缝,最少需要灌2至3次。
二、灌浆材料
【1】堵漏灌浆材料
① 111油性聚氨酯灌浆:用于终止大流量或高水压的涌水渗漏。
产品说明:单组份、憎水性、固含量为100%的硬质聚氨酯灌 浆。其固
结物不收缩且不受腐蚀环境的影响。
用途: 填补岩石裂缝、粉碎性裂层断层、沙砾层、混凝土接缝以及裂
缝;
② 121油性聚氨酯灌浆:专用于修补混凝土结构中的移动缝活沉降缝的渗漏;修补渗
漏的防水垫圈; 作为盾结构掘进机(TBM)盾尾刷周围的空隙填充材料;在隧道得合衬砌结构中,作为高密度聚乙烯膜或低密度聚乙烯膜灌浆。
产品说明:单组份、憎水型、固含量为100%的弹性聚氨酯灌浆。
③ 122油性聚氨酯灌浆:适用于发展中的细裂缝渗漏维修或施工环境温度较低的场合。
产品说明:单组份、憎水型、固含量为100%的低粘度弹性聚氨酯灌浆。
④ 123油性聚氨酯灌浆:适用于超细移动裂缝渗漏维修或施工环境温度很低的场合。
产品说明:单组份、憎水型、固含量为100%的超低粘度弹性聚氨酯灌浆。⑤ 221水性聚氨酯灌浆:用于密封干燥的、移动的非结构裂缝;密封混凝土隧道管片
接缝之间的渗漏;作为隧道管片背后的帷幕灌浆; 填充水层
下的蜂窝;作为人或机器可以进入排水管道的防水堵漏材料;
与无 油干麻丝或开孔固结物组合形成伸缩缝或环形缝。
产品说明:固含量为100%的亲水型弹性聚氨酯灌浆。根据需要可以单组份灌浆,也可以双组份灌浆。其固结物具有特别好的拉伸性能和粘接性能。
⑥ 222水性聚氨酯灌浆:密封混凝土隧道预制件之间的接缝渗漏;隧道管片背后的帷幕灌浆;作为干 或湿的沙或土壤中的帷幕灌浆和化学抑制剂;作为不容许有第二次膨胀压力 的土壤稳固灌浆;填充水层下土壤的蜂窝;作为多孔结构和砌墙结构的防水;密封污水管道接缝;密封人孔和暴雨下水管接缝。
产品说明:稀释度可调、低粘度、高固含量的聚氨酯灌浆。其固结物为惰的、有柔弹 性的凝胶,这种凝胶可以作为柔性密封垫圈和挡水条
⑦ 223水性聚氨酯系统:用于干燥活潮湿裂缝的注浆,封堵由于后期水的渗入导致的渗
漏;也可以与 infiltra-stop组合作为接缝的预防水系统。
产品说明:双组分聚氨酯灌浆。其固结物为弹性体,遇水后体积要以膨胀
30%(LXP(-200% (HXP)。
⑧224油性聚氨酯灌浆:密封其他树脂渗不进的细小的移动或非移动混凝土或砌墙结构中
的裂缝。填充与密封移动的空隙;填充与密封浇筑混凝土地板与侧墙之间的水平接缝。
产品说明:带有树脂和固化剂的双组分聚氨酯灌浆。固结物为密实的柔性材料。该产品分为冬季和夏季型两种。
⑨ 225水性聚氨酯灌浆:混凝土接缝灌浆和裂缝修补;下水道接缝修补;隧道管片背后
的帷幕灌浆;移动或非移动接缝的防水。
产品说明:低粘度聚氨酯灌浆。它与水接触后可以快速膨胀,形成柔弹性
的闭孔聚氨酯固结物。这种固结物特别致密,可以抵挡热循环变化、频繁的裂缝张缩。
产品用途:
⑩I型 丙烯酸盐灌浆:防止和控制各种疏松土壤中的水渗透,坚固和固结土壤。
产品说明:可稀释至固含量为23%的双组份、亲水型丙烯酸盐灌浆。其固结
物为其有回 弹力的弹性凝胶。
I型 丙烯酸盐灌浆:下水道接缝维修(人工或自动方法);隧道施工时的水控制;混凝土和砖墙结构的防水。
产品说明:可稀释至固含量12%的双组份、亲水型丙烯酸盐灌浆。其固结物为具有回弹力的弹性凝胶。
III型 丙烯酸盐灌浆:在永久性承受水压的建筑结构中堵止水渗漏;在永久带有水压
结构中作为预防水材料;隧道施工时的水控制;帷幕灌浆;混凝
土或砌砖结构(地下室, 停车场)的预防水材料;混凝土结构或
岩石结构的裂缝密封;隧道垫圈的防水材料。
产品说明:具有比水更好渗透力的双组份、亲水型丙烯酸盐灌浆。其固
结物为带有超高回弹力的弹性凝胶。
【2】土体加固灌浆材料
①112油性聚氨酯灌浆:用于增加疏松土壤的负载承受能力。
产品说明:单组份、低粘度、憎水型、硬质聚氨酯灌浆。其固结物为高强度
且不受腐蚀 环境影响。
产品用途: 干燥或潮湿混凝土的高强度锚固;填补岩石碎裂空隙、破碎断层和碎石层; 在软岩用盾构掘进机施工前,以及在潮湿条件下的新奥法(NATM)施工前,作为防水、加固的预注浆液;
②211聚氨酯灌浆“硬泡”系统:岩石固结;灌浆锚固;固定岩石螺钉;填充大的空隙、裂缝和决口。
产品说明:双组分聚氨酯注浆系统。
③212有机矿物质灌浆:特别适合那些不能够承受化学灌浆二次膨胀的不稳定基础加固时
灌浆。在隧道中:填充空隙/决口、凝结岩石结构裂隙、粗砂;也特别适用那些只容许低温聚合的矿洞中的灌浆。
产品说明:双组份、非膨胀的有机矿物质灌浆。其固结物强度为25MPa。
④213有机矿物质灌浆:特别适合需求短距离的空隙填充;由于它的快速反映,
Organosol Xp能让施工区域立即稳定。
产品说明:双组份、膨胀的有机矿物质灌浆。
产品用途: 在隧道中:填充空隙、 凝结碎裂岩石结构;稳固半渗漏土体、粗砂以及决口的充填;固结和填充管棚接口和伞状技艺灌浆;也特别适用那些只容许低温聚合的矿洞中的灌浆。
【3】混凝土裂缝补强灌浆材料
①Dp40 环氧树脂灌浆:特别适合干燥或潮湿环境中的混凝土裂缝或超细裂缝的结构粘
接;锚固;封闭多孔的低密度混凝土。
产品说明:超低粘度、高渗透力、固含量为100%的双组分环氧树脂灌浆。②Di300 环氧树脂灌浆:适用于干燥混凝土结构裂缝的注浆;锚固;封闭多孔的低密度干
燥混凝土。
产品说明:双组分环氧树脂灌浆。
③MA 环氧粘合剂:修补破损的预制件混凝土、木料、金属、多孔渗水石块、天然石块。
产品说明:无溶剂、象变型、双组份环氧粘合剂。
三、施工工艺及步骤
1、前期准备
①寻找裂缝:对于潮湿基层,先清扫结水,待基层全部清理干净,表面稍干时,仔细寻找裂缝,用色笔或粉笔沿裂缝做好记号,对于干燥基层,清理后可用气泵或吹风机吹除表面尘土。
②钻孔:按照混凝土结构的厚度,距离裂缝约150-350mm,沿裂缝方向两侧交叉钻孔。孔距应该按照现场实际情况而定,以俩孔灌浆在裂缝处能交汇为原则,一般200-300mm为宜。孔径的大小,应按配套的止水针头而定,本工艺采用的为13mm钻头,孔与裂缝断面应成45-60度交叉,并交叉在底板中部的1/3范围。
③ 埋止水针头:止水针头为配套部件,埋设应坚固,并保证针头不打滑。
2、前期施工应注意的问题
① 在寻找裂缝前,首先应对裂缝进行分析,并按裂缝宽度、长度的不同分别取芯,以确定的深度发展规律。如非贯穿缝且深度较浅,可以作表面处理
②找裂缝是一项繁细致的工作,如表面不宜干燥,如表面不易干燥,可以用喷灯烘干,裂缝处因含有水,立即可以发现,提高工作效率,每一施工区块必须确保无遗漏。
3、裂缝修补
①灌注浆液应从第一针头开始(结构立面由下往上灌注),应浆液从裂缝中冒出,应立即停止,移入第二枚继续灌注,依次向前进行。在灌注过程中如浆液已满相邻针头位置,应在该位置补孔,重新注浆。这样,整条裂缝的第一条注浆才算结束。
② 为使裂缝完全灌满浆液,应进行第二次灌注。第二次灌注于第一次间隔一段时间,但必须在浆液凝固前完成。如二次后,浆液仍不能愈合,应在该位置重新钻孔注浆。
4、注浆时应注意的问题
①当第一枚针头在灌注较长时间后(5分钟后),浆液仍未从裂缝内冒出,应停止灌注间隔一段时间后再进行。
②灌注时应严密注视灌注机的压力表,如超出额定压力应停机后再进行,如压力仍居高不下,应检查钻孔是否与裂缝完全交叉。
5、表面清理及设备维护
① 待浆液凝固后,表面应及时处理。
②灌浆机连续使用最多不超过10小时,如中途停止工作30分钟,应及时清洗机械,清洗可用专用清洗剂或丙***等。
③灌注机使用前应经常检查,发现异常,立即予以维修,以防止事故。
上一篇:暂无
下一篇:新型自闭防水涂料到底新在哪里?
- 弹性体/塑性体改性沥青防水卷材
山东伟鑫防水科技有限公司,高分子自粘防水卷材,SBS防水卷材...
- 高弹聚合物橡胶防水涂料 (液体卷材升级版)
高弹聚合物橡胶防水涂料 (液体卷材升级版)
- 特性止水粉(堵漏王升级版)
特性止水粉(堵漏王升级版)
- 透明防水乳胶
